「仕組みが難しくて挫折した…」と感じた方でもご安心ください。この記事では、太陽光パネルが直流の電気を生み、パワーコンディショナーで交流へ変換し、分電盤を通じて家電へ電力が流れ、余った電力は売電に回されるという全体像を“30秒で”つかめるよう、図とともに解説します。曇りの日でも出力はゼロにはならず、発電量は設置環境や条件により異なりますが、一般的に年間発電量はkWあたり1,000〜1,200kWh前後が目安とされています（公開されている資料や実際の実測データで示される範囲）。
本記事は家庭・企業のどちらの方にも、直流と交流の違い、蓄電池の役割、停電時の使用方法までを一気に整理できる構成としています。加えて、屋根の向きや影、季節・温度による発電量の違いも図を使って理解できます。電気代を削減したい、自家消費と売電のバランスで悩んでいる方は、読み進めるごとに判断材料がそろいます。
本文では、パネルの種類や効率、価格の目安、影や高温への強さを考慮した選び方、配線や安全面の重要ポイント、日中在宅時の上手な使い方のコツまで実用的に解説しています。公的なデータや実測値を元に数値を提示し、条件による変動がある場合はその旨も明記しています。まずは全体の仕組みをおさえ、導入の可否を自分ごととして考えられるようにしましょう。最短ルートで「理解」と「選択」ができるようサポートします。図と短い説明文で、太陽光発電の流れがすっと頭に入ります。
株式会社iRは、太陽光発電システムをはじめ、蓄電池やオール電化機器の導入を通じて、環境にやさしく経済的な暮らしをサポートしております。電気代削減や自家消費の実現、災害時の備えなど、お客様の目的やご予算に合わせた最適なプランをご提案いたします。現地調査からお見積り、施工、アフターフォローまで一貫して対応し、安心してお任せいただける体制を整えております。発電シミュレーションや豊富な施工実績をもとに、わかりやすく丁寧にご説明し、長く安心してご利用いただけるサービスをご提供いたします。
| 株式会社iR | |
|---|---|
| 住所 | 〒285-0855千葉県佐倉市井野1557 知脇ビル301 |
| 電話 | 050-3177-8855 |

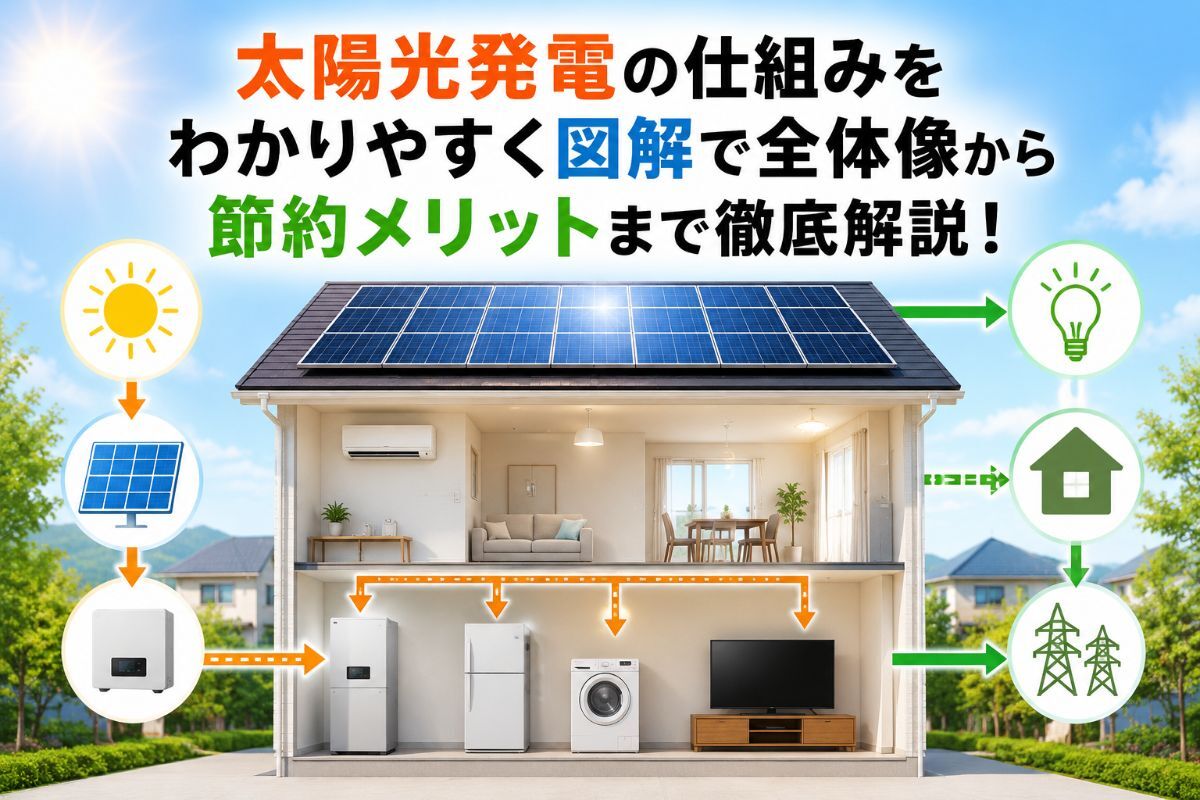

太陽の光を受けてパネルが直流の電気を発生させ、それをパワーコンディショナーで家庭用の交流に変換します。変換された電気は分電盤を通り、照明や冷蔵庫などの家電に優先的に供給され、使いきれなかった分は売電として外部に流れます。蓄電池を備えている場合、余剰分を蓄えて夜間や停電時に活用することができます。重要なのは、発電（直流）→変換（交流）→使用→余剰処理という一本の流れをおさえることです。天候や季節によって発電量は変動しますが、仕組み自体は変わりません。まずは「太陽光→パネル→パワーコンディショナー→分電盤→家電→余剰分は売電または蓄電」という順序でイメージしましょう。こうして全体像を把握することで、太陽光発電の特徴やメリット・デメリットが分かりやすく見えてきます。
この流れを理解することで、太陽光発電の仕組みのポイントが短時間でつかめます。
図を読むときは、まず色分けで直流と交流を区別しましょう。直流はパネルからパワーコンディショナーまで、交流はパワーコンディショナーから分電盤、家電、売電の系統へと矢印で示されます。各機器はアイコンで明示され、パネルは屋根の上、パワーコンディショナーは屋内、分電盤は配電の要所、蓄電池は充放電の分岐点として表現されます。発電量の変動（晴れ・曇り・雨・季節）は数値やメーター表示で示されることが多く、余剰電力の行き先は売電の矢印、あるいは蓄電池の充電アイコンで直感的に追えます。英語の資料ではSolar Panel、Inverter、Distribution Boardなどで表されます。図を読む際は「どこで直流から交流に変わるのか」「家庭内に入る線と外部に出る線」の交差点を見つけると理解が早まります。
太陽光発電の仕組みを簡単に説明すると、光が当たることで電子が動き出し、電気という一定方向の流れになる現象です。ポイントは二つあります。一つは光電効果で、これは光を受けたときに物質から電子（電気の担い手）が飛び出しやすくなる性質のこと。もう一つは半導体のpn接合で、電子が進みやすい道と進みにくい道を作り、流れの向きを整えます。身近なたとえでは、光は「合図」、pn接合は「片側通行の踏切」のようなものです。信号が青になると車が一方向に流れ続けるのと同じく、ソーラーセル内でも電子が一定方向へ押し出されて直流の電気になります。これをパネルで集めてkWやkWhとして活用し、家庭や事業で利用します。太陽光発電の仕組みを分かりやすく子供にも伝えるなら、光が押す、pn接合が整える、配線が運ぶ、という三つの流れで覚えるのがコツです。
pn接合は、電気を一定方向へ流しやすくする層構造です。p型半導体は「正孔（プラスの穴）」が多く、n型半導体は「電子（マイナス）」が多い層です。この二つを接合すると境界に電界が生まれ、光で活性化された電子と正孔が逆方向へきれいに分かれて、一方向の電流が得られます。道路にたとえると、中央分離帯で逆走を防ぐ片側通行のイメージです。太陽光発電の仕組みを分かりやすく伝えるなら、光が人を押し出し、pn接合が列を乱さないように導くことで、効率よくエネルギーを取り出せると覚えると良いでしょう。結果として、パネルは安定した直流を出力し、パワーコンディショナーで交流へ変換され、住宅や事業の消費に利用されます。英語ではphotovoltaic effectやp–n junctionと呼ばれます。
太陽光パネルには単結晶、多結晶、薄膜の主なタイプがあり、それぞれ効率や価格、設置のしやすさが異なります。単結晶は結晶が均一で高効率、屋根の面積が限られる住宅で有利ですが価格はやや高めです。多結晶は製造が比較的容易で価格と性能のバランスが良く、広めの屋根や企業での導入に向いています。薄膜タイプは軽量で高温時の出力低下が少ない傾向があり、屋根の耐荷重制約や広い面積の設置に適しています。影の影響は、セルの直列構成のためどのタイプも受けますが、最小セル単位や接続の工夫で緩和できる場合があります。太陽光発電の仕組みを分かりやすく考えるなら、面積が限られるなら効率重視、広さや軽さが必要なら薄膜やバランスの多結晶、と用途に合わせて選ぶと分かりやすいです。
| 種類 | 特徴 | 向いている設置環境 |
|---|---|---|
| 単結晶 | 高効率・外観が均一・価格は高め | 屋根面積が限られる住宅、発電量を最大化したい場合 |
| 多結晶 | コストと性能のバランス・見た目が粒状 | 価格重視の住宅や中小規模の屋根 |
| 薄膜 | 軽量・高温時の出力低下が小さい傾向 | 広面積の倉庫屋根、重量制限の厳しい建物 |
補足として、温度が上がるほど多くのパネルで出力がやや低下します。設置角度や十分な通風が発電の安定に役立ちます。
影や温度への耐性を高めるには、パネルの種類だけでなくシステム設計も重要です。まず、部分的な影が避けられない場合は、バイパスダイオードを搭載したモジュールや、パネルごとに最適化を行うパワーオプティマイザーの導入が有効です。また、高温が想定される屋根では通風性に優れた架台設計や、温度係数が小さい製品の選定が安定運用に役立ちます。さらに、配線方法やストリング構成の工夫によって、影の影響を特定の列に限定しやすくなります。選定手順は以下の通りです。
この流れで検討することで、太陽光発電の仕組みを小学生向けに説明する場合でも、影は「流れの一部が細くなる」現象で、設計で緩和できると理解しやすくなります。
太陽光発電の流れはシンプルです。屋根のソーラーパネルが直流の電気を生み出し、パワーコンディショナーが家庭で使える交流に変換し、分電盤を通じて家電に供給されます。必要に応じて蓄電池にため、計測機器で発電と使用量を「見える化」します。太陽光発電の仕組みを分かりやすく理解するコツは、機器の役割を一文で整理することです。
これらを線でつなぐと、発電→変換→配電→蓄電→計測という流れになります。太陽光発電の仕組みを分かりやすい流れで覚えることで、導入や設置の検討がスムーズに進みます。
配線は「直流」と「交流」のエリアを明確に分けるのが基本です。パネルからパワーコンディショナーまでは直流、そこから分電盤や家電までは交流という境界の明確化が大切です。屋外配線には耐候性のあるケーブルや適切な支持金具を使用し、防水コネクタや貫通部のシーリングで雨水の侵入を防ぎます。過電流対策として直流側の遮断器やヒューズ、交流側のブレーカー選定も重要です。
| チェック項目 | 要点 | ねらい |
|---|---|---|
| 直流と交流の区分 | パワーコンディショナーの前後で明確に分離 | 感電や誤接続リスクの低減 |
| 屋外ケーブル | 耐候・耐紫外線・固定間隔の順守 | 経年劣化や断線の予防 |
| 接地と保護 | 接地、SPD、遮断器の適正配置 | 落雷や過電圧対策 |
| 貫通部処理 | 防水ブッシングとコーキング | 漏水や腐食の回避 |
停電時の使い方はシステム構成によって異なります。パワーコンディショナーが自立運転に対応していれば、日中の発電時に専用コンセントから一定出力（一般的な例として数百W級）を利用できます。蓄電池があると、発電の有無に関わらず蓄えた電力を放電でき、冷蔵庫や照明などの重要負荷を優先して稼働させることが可能です。系統復旧までは、使用家電のワット数の合計が自立運転の上限や蓄電池の定格容量を超えないように運用することが大切です。
停電時は安全のため、電力系統と切り離す設計になっています。太陽光発電の仕組みを分かりやすく理解するには、通常運転と自立運転の違い、そして蓄電池の有無で使える家電や利用可能な時間が変わる点を押さえておくことが重要です。
曇りや雨の日でも、太陽光パネルは光を受けて発電するため出力がゼロになることはありません。目安として、同じ時間帯の晴天時を100とした場合、薄曇りで60〜80%前後、厚い雲では20〜40%程度、雨天時で10〜30%程度となることが一般的です。季節や設置環境の日射量、雲の厚さ、影のかかり方によって数値は変動します。大切なのは、天候が悪い日の期待値を適切に下げて設計することと、年間の総発電量で判断することです。太陽光発電の仕組みを分かりやすくつかむには、光の量が少なくなるほど発電量も減るというほぼ線形の関係を意識すると理解しやすくなります。自家消費を重視する家庭なら、曇雨天時の最低ラインも考慮しつつ蓄電池や電力契約を組み合わせると安定した運用が可能です。
季節ごとの違いは日照時間と太陽の高さ、そしてパネルの温度特性がカギとなります。夏は日照時間が長いので有利に見えますが、パネル温度が上がると変換効率が1℃あたり約0.3〜0.5%低下します。そのため真夏の炎天下では出力が頭打ちになることもあります。冬は日照時間が短く太陽高度も低くなりますが、空気が澄んでパネル温度も低いため効率自体は上がりやすいのがポイントです。結果として、月間の総発電量は一般に春や秋がピークとなり、夏は長時間の日照で稼ぎつつも高温で効率が下がり、冬は効率は良いが日射量が少なく合計は控えめになりがちです。太陽光発電の仕組みを分かりやすく説明するには、「光の量×効率＝出力」で季節要素を整理すると理解しやすくなります。
| 観点 | 夏 | 冬 |
|---|---|---|
| 日照時間 | 長い | 短い |
| 太陽高度 | 高い | 低い |
| パネル温度 | 高く効率低下 | 低く効率向上 |
| 月間発電の傾向 | 時間で稼ぐが高温で減衰 | 効率は良いが総量は控えめ |
短期的な変動に惑わされず、年間のシミュレーションで導入や設置容量を検討するのが堅実です。
発電量は屋根の条件によって大きく変化します。一般的に、住宅の屋根では南向きが最も発電効率が高いとされ、傾斜角は20〜30度前後が目安となります。東向きや西向きの場合は朝や夕方の発電が強く、昼はやや弱めとなり、合計発電量は南向きと比べて数％から一割程度低下することがありますが、自家消費する時間帯と合えば有利になることもあります。発電効率においては、影の影響が非常に大きく、煙突や周囲の樹木、隣接する建物の影がパネルの一部にかかると、ストリング全体に発電ロスが発生する場合があります。そのため、影解析に基づいたレイアウト設計やパワーコンディショナーのMPPT分割、マイクロインバーターの導入が効果的です。太陽光発電の仕組みをわかりやすく説明するなら、光の入射角と影の管理が同じ設備でも数年で発電量に差を生む大きなポイントとなります。
